Nexacro17 & 전자정부프레임워크 연동

업데이트: August 30, 2021

개발 환경 구성정보

Web	Apache-tomcat9
OS	Windows 10
IDE	Nexacro17, eGovFrameDev3.10.0
DB	mariadb-10.4.21
JDK	1.8.0_202

전자정부 프레임워크

설치하기

전자정부프레임워크 포털에 접속해서 개발환경을 다운로드 받는다.
다운로드 후 압축을 해제한다.
ecllipse 폴더에 있는 eclipse.exe를 실행시킨다.
(Workspace를 전자정부의 worspace폴더로 지정한다.)

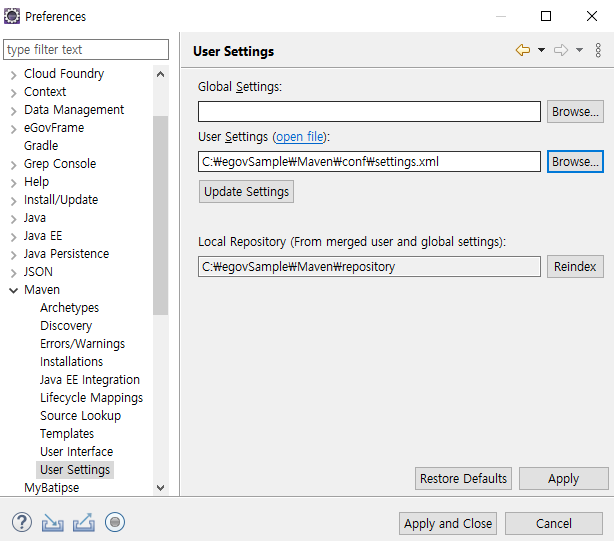

Window > Preferences > Maven > User Settings 에서 Maven의 위치를 세팅해준다.

Maven은 필요한 라이브러리를 특정 문서(pom.xml)에 정의해 놓으면 내가 사용할 라이브러리 뿐만 아니라 해당 라이브러리가 작동하는데에 필요한 다른 라이브러리들까지 관리하여 네트워크를 통해서 자동으로 다운받아 준다.

Maven > User Settings

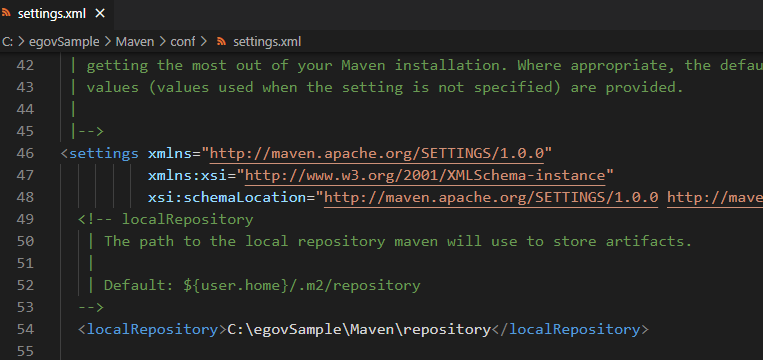

settings.xml 의 localRepository 설정

eGovFrame Web Project 생성하기

우측 상단의 Open Perspective를 클릭한 후 eGovFrame Perspective를 열어준다.
상단 메뉴를 이용해 eGovFrame Web Project를 새로 생성한다.
프로젝트 생성 시 예제 소스와 같이 생성한다.
Server를 생성해서 프로젝트와 연결한다.
서버 실행 후 예제 화면이 정상적으로 작동하는지 확인한다.

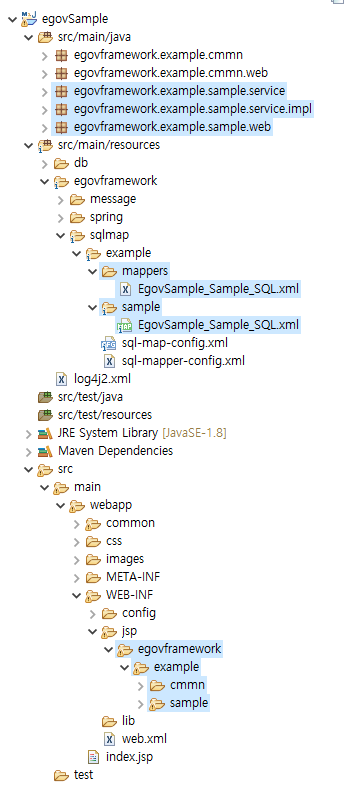

샘플예제와 관련된 소스 수정

샘플 예제가 정상적으로 실행되는 것을 확인 후 관련된 소스를 모두 제거한다.
- java 소스코드가 있는 egovframework.example.sample.패키지
- sql문이 있는 sqlmap > example 내 mappers 및 sample)
- WEB-INF > jsp > egovframework 폴더 전체

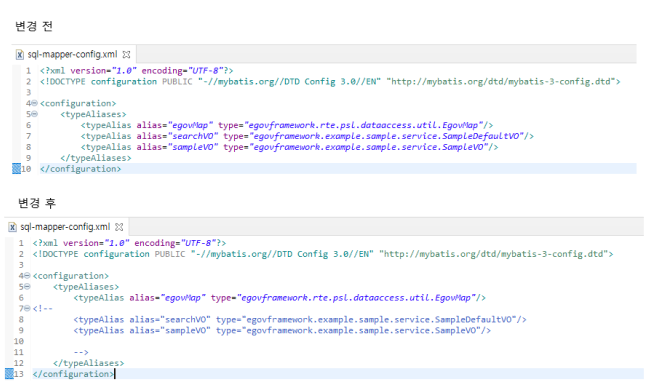

sql-mapper-config.xml에 삭제한 샘플 VO 수정
- 이제 사용하지 않는 VO이기 때문에 주석처리한다.

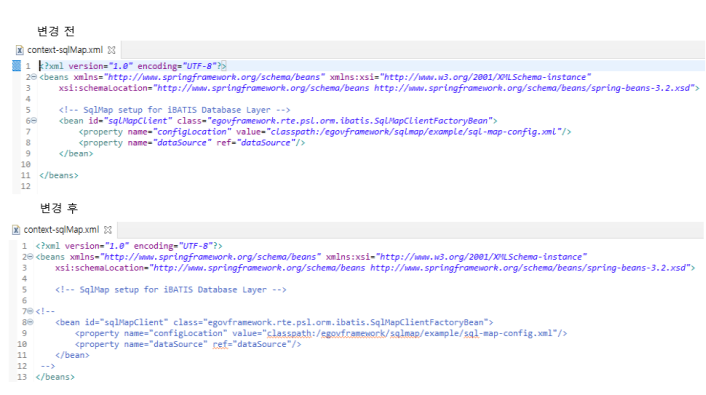

context-sqlMap.xml 주석 처리
- context-sqlMap은 ibatis 설정 파일을 가지고 있다.
  전자정부에서 제공하는 ibatis sqlMapClientFactoryBean 클래스를 활용하고, iBatis 설정 파일과 디비 접속 정보를 프로퍼티로 전달하는 파일이다.
  Mybatis를 이용할 예정이기 때문에 주석처리 한다.

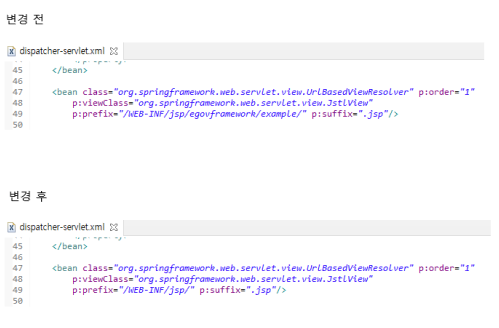

dispatcher-servlet.xml 수정
- 컨트롤러에서 RequestMapping을 할 때 return해주는 jsp경로를 설정하는 부분이다.
  현재 jsp내에 egovframework/example 폴더를 전부 다 삭제했기 때문에 수정한다.

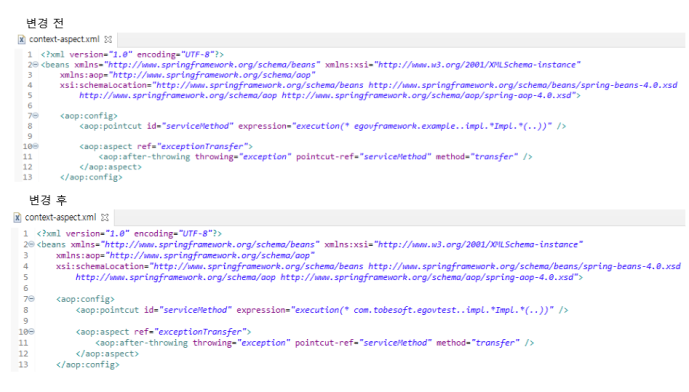

context-aspect.xml 수정
- 프로젝트에서 AOP관련 설정이 지정된 XML파일이다.
  aop:pointcut의 expression을 변경한다.

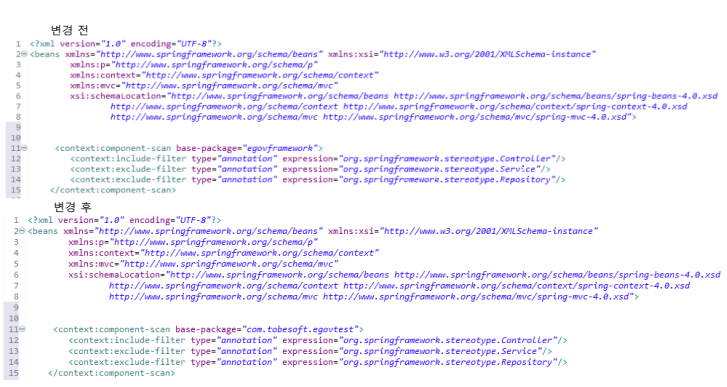

dispatcher-servlet 수정
- context:component-scan의 base-package를 변경한다.

마리아 DB 연동

마리아 DB에 테이블 생성

pom.xml에 마리아DB와 연동

pom.xml은 프로젝트에서 어떤 라이브러리를 사용할지 명시해놓은 장소이다.
pom.xml에 자기가 사용할 라이브러리의 dependency만 걸어놓으면 알아서 해당 라이브러리의 최신본은 가져와서 적용시켜주고, 라이브러리를 사용하지 않을때는 주석 처리로 없앨 수 있다.
기본으로 설정되어있는 hsqldb (프로젝트가 실행되면 그 메모리 위에 올라가는 DB) 는 주석처리한다.
주석처리 된 것 중 log4jdbc,mysql,commons-dbcp의 주석을 풀어준다.
log4jdbc : 쿼리가 수행되면 행동과 결과를 톰캣 콘솔 log에 작성해주는 것

mysql : maria DB설정에서 사용하는 것

commons-dbcp : 커넥션풀을 관리하는 것

마리아DB를 사용하기 위해 mariaDB dependency 라이브러리 소스를 추가한다.

 <!--
   <dependency>
       <groupId>org.hsqldb</groupId>
       <artifactId>hsqldb</artifactId>
       <version>2.5.0</version>
   </dependency>
-->
   <!-- mysql이나 oracle DB 사용시 아래 설정 추가 -->
   <dependency>
       <groupId>com.googlecode.log4jdbc</groupId>
       <artifactId>log4jdbc</artifactId>
       <version>1.2</version>
       <exclusions>
           <exclusion>
               <artifactId>slf4j-api</artifactId>
               <groupId>org.slf4j</groupId>
           </exclusion>
       </exclusions>
   </dependency>

   <dependency>
       <groupId>commons-dbcp</groupId>
       <artifactId>commons-dbcp</artifactId>
       <version>1.4</version>
   </dependency>

   <dependency>
       <groupId>mysql</groupId>
       <artifactId>mysql-connector-java</artifactId>
       <version>5.1.31</version>
   </dependency>

   <dependency>
       <groupId>org.mariadb.jdbc</groupId>
       <artifactId>mariadb-java-client</artifactId>
       <version>2.4.1</version>
   </dependency>

context-datasource.xml 수정

내 로컬 서버의 접속 데이터명과 접속 계정에 대한 정보가 담긴다.
기존 hsql을 사용하던 것을 주석처리 하고 마리아디비 접속 정보를 작성한다.

 <?xml version="1.0" encoding="UTF-8"?>
 <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xmlns:jdbc="http://www.springframework.org/schema/jdbc"
     xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-4.0.xsd
         http://www.springframework.org/schema/jdbc  http://www.springframework.org/schema/jdbc/spring-jdbc-4.0.xsd">
 <!--
     테스트 실행용
     <jdbc:embedded-database id="dataSource" type="HSQL">
         <jdbc:script location= "classpath:/db/sampledb.sql"/>
     </jdbc:embedded-database>

     -->

     <!-- 마리아 DB  -->
     <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource" destroy-method="close">
         <property name="driverClassName" value="org.mariadb.jdbc.Driver"/>
         <property name="url" value="jdbc:mariadb://127.0.0.1:3306/test"/>
         <property name="username" value="root"/>
         <property name="password" value="root"/>
     </bean>
 </beans>

127.0.0.1(=localhost) :3308(=포트번호) /sample(=데이터베이스명)

uiadapter17

uiadapter17이란?

springframework 기반으로 구성된 개발환경에서 넥사크로플랫폼의 입/출력 데이터를 변환해주는 기능을 지원하는 모듈이다.
넥사크로플랫폼17은 화면에서 transaction 함수를 통해 서버사이드(springframework기반)와 데이터 송수신 시 기본 Request객체를 통한 데이터 처리에는 어려움이 있기 때문에 사용한다.

uiadapter17 주요 구성요소 및 역할

NexacroRequestMappingHandlerAdapter
넥사크로 플랫폼의 입/출력 데이터 변환을 수행하기 위해 Spring의 RequestMappingHandlerAdapter의 확장된 형태이다.
java.util.Map의 데이터 변환을 제공한다.
NexacroMethodArgumentResolver
개발자가 작성하게 되는 Controller의 입력 파라미터 중 넥사크로플랫폼의 데이터 변환을 수행한다. (DataSet -> java bean)
NexacroHandlerMethodReturnValueHandler
Controller에서 반환되는 값을 넥사크로플랫폼의 데이터로 변환한다. (java bean -> Dataset)
NexacroView
넥사크로플랫폼으로 데이터 송신 역할을 수행한다.
NexacroMappingExceptionResolver
넥사크로플랫폼에서 서비스 요청 시 예외에 대한 처리를 수행한다.

uiadaper17과 전자정부프레임워크 연동

pom.xml 파일 수정

uiadapter17관련 repository와 dependency 정보를 추가한다.
dependency의 uiadapter17 모듈 하위 dependency 라이브러리와 전자정부프레임워크에서 사용되는 라이브러리 중 중복되는 라이브러리는 다운로드되지 않도록 exclusion 처리를 한다.

 <!-- ############  NEXACROPLATFORM UIADAPTER17 REPOSITORY  ############ -->
     <repository>
       <id>tobesoft</id>
       <url>http://mangosteen.tobesoft.co.kr/nexus/repository/maven-public</url>
       <releases>
         <enabled>true</enabled>
       </releases>
       <snapshots>
         <enabled>true</enabled>
       </snapshots>
     </repository>


     <!-- ############  NEXACROPLATFORM UIADAPTER17 LIBRARY  ############ -->
     <dependency>
     <groupId>com.nexacro.uiadapter17.spring</groupId>
     <artifactId>uiadapter17-spring-core</artifactId>
     <version>1.0.0-SNAPSHOT</version>
     <exclusions>
         <exclusion>
         <groupId>org.springframework</groupId>
         <artifactId>spring-webmvc</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.slf4j</groupId>
         <artifactId>slf4j-api</artifactId>
         </exclusion>
     </exclusions>
     </dependency>
     <dependency>
     <groupId>com.nexacro.uiadapter17.spring</groupId>
     <artifactId>uiadapter17-spring-dataaccess</artifactId>
     <version>1.0.0-SNAPSHOT</version>
     <exclusions>
         <exclusion>
         <groupId>org.springframework</groupId>
         <artifactId>spring-webmvc</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.aspectj</groupId>
         <artifactId>aspectjweaver</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.apache.ibatis</groupId>
         <artifactId>ibatis-sqlmap</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.mybatis</groupId>
         <artifactId>mybatis</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.mybatis</groupId>
         <artifactId>mybatis-spring</artifactId>
         </exclusion>
         <exclusion>
         <groupId>org.springframework</groupId>
         <artifactId>spring-orm</artifactId>
         </exclusion>
     </exclusions>
     </dependency>
     <dependency>
     <groupId>com.nexacro.uiadapter17.spring</groupId>
     <artifactId>uiadapter17-spring-excel</artifactId>
     <version>1.0.0-SNAPSHOT</version>
     <exclusions>
         <exclusion>
         <groupId>org.springframework</groupId>
         <artifactId>spring-webmvc</artifactId>
         </exclusion>
     </exclusions>
     </dependency>

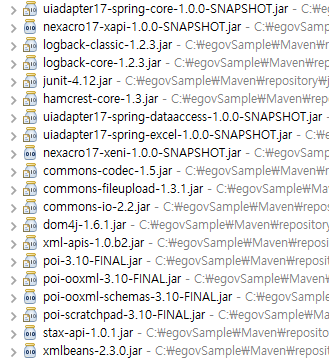

추가 후 Maven Dependencies에 uiadapter17관련 라이브러리가 추가되었는지 확인한다.

dispatcher-servlet.xml 수정

uiadapter17 데이터변환 처리관련 설정을 위해 수정한다.
uiadapter17 적용의 제일 중요하며 uiadapter17 모듈의 bean으로 등록하여 사용하기 위한 설정이다.
uiadapter17의 중요 기능들을 선언해서 사용할 수 있게 한다.

 <!-- /////////////////////////////////// 넥사크로플랫폼 UIADAPTER17 설정 시작 /////////////////////////////////// -->
     <bean id="nexacroFileView"    class="com.nexacro.uiadapter17.spring.core.view.NexacroFileView" />
     <bean id="nexacroView"        class="com.nexacro.uiadapter17.spring.core.view.NexacroView">
         <property name="defaultContentType" value="PlatformXml" />
         <property name="defaultCharset" value="UTF-8" />
     </bean>

     <!-- 넥사크로플랫폼 RequestMappingHandlerAdapter 구현체 등록 -->
     <bean class="com.nexacro.uiadapter17.spring.core.resolve.NexacroRequestMappingHandlerAdapter" p:order="0">
         <property name="customArgumentResolvers">
             <list><bean class="com.nexacro.uiadapter17.spring.core.resolve.NexacroMethodArgumentResolver" /></list>
         </property>
         <property name="customReturnValueHandlers">
             <list>
                 <bean class="com.nexacro.uiadaptecontroresolve.NexacroHandlerMethodReturnValueHandler">
                     <property name="view"     ref="nexacroView" />
                     <property name="fileView" ref="nexacroFileView" />
                 </bean>
             </list>
         </property>
     </bean>

     <!-- 넥사크로플랫폼 EXCEPTION-RESOLVER 등록 -->
     <bean id="exceptionResolver" class="com.nexacro.uiadapter17.spring.core.resolve.NexacroMappingExceptionResolver" p:order="1">
         <property name="view" ref="nexacroView" />
         <property name="shouldLogStackTrace" value="true" />
         <property name="shouldSendStackTrace" value="true" />
         <!-- shouldSendStackTrace 가 false 일 경우 nexacro platform으로 전송되는 에러메시지  -->
         <!-- <property name="defaultErrorMsg" value="An Error Occured. check the ErrorCode for detail of error infomation" /> -->
         <property name="defaultErrorMsg" value="fail.common.msg" />
         <property name="messageSource" ref="messageSource" />
     </bean>
     <!-- /////////////////////////////////// 넥사크로플랫폼 UIADAPTER17 설정 끝 /////////////////////////////////// -->

context-nexacro.xml 생성

Database 타입에 맞는 Mybatis Map의 컬럼 생성을 위해 resources/egovframework/spring경로 아래에 context-nexacro.xml 파일을 생성한다.
mariadb를 사용할 것이기 때문에 Database 형식을 mariadb로 셋팅한다.

     <?xml version="1.0" encoding="UTF-8"?>
 <beans xmlns="http://www.springframework.org/schema/beans"
     xmlns:p="http://www.springframework.org/schema/p"
     xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xmlns:aop="http://www.springframework.org/schema/aop"
     xsi:schemaLocation="
         http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-4.0.xsd
         http://www.springframework.org/schema/aop http://www.springframework.org/schema/aop/spring-aop-4.0.xsd">

     <bean id="applicationContextProvider" class="com.nexacro.uiadapter17.spring.core.context.ApplicationContextProvider" lazy-init="false" />

     <bean id="hsqlDbms"   class="com.nexacro.uiadapter17.spring.dao.dbms.Hsql" />
     <bean id="oracleDbms" class="com.nexacro.uiadapter17.spring.dao.dbms.Oracle" />
     <bean id="mssqlDbms"  class="com.nexacro.uiadapter17.spring.dao.dbms.Mssql" />
     <bean id="mysqlDbms"  class="com.nexacro.uiadapter17.spring.dao.dbms.Mysql" />
     <bean id="tiberoDbms" class="com.nexacro.uiadapter17.spring.dao.dbms.Tibero" />

     <bean id="dbmsProvider" class="com.nexacro.uiadapter17.spring.dao.DbVendorsProvider">
         <property name="dbvendors">
             <map>
                 <entry key="MySQL"     value-ref="mysqlDbms"/>
             </map>
         </property>
     </bean>
 </beans>

Mybatis의 Map 사용시 interceptor plugin 셋팅

Mybatis의 Map사용 시 기본적으로 데이터 조회 후 결과가 없을 시 컬럼을 생성하지 않는다.
하지만 interceptor plugin을 셋팅하면 쿼리 resultType이 Map일 경우 조회 결과가 없어도 해당 컬럼을 생성한다.
Mybatis 설정 파일인 sql-mapper-config.xml에 추가한다.

 <!-- myBatis Inteceptor for get column information  -->
 <plugins>
     <!-- NexacroMybatisMetaDataProvider :  Executor Plugin:쿼리를 실행하며,
         List 형태의 데이터 조회 시 조회된 결과가 0건일 경우 결과 메타데이 터 정보를 조회
         resultType이 Map 일 경우 추가적으로 메타데이터 조회를 위한 쿼리를 실행한다.  -->
     <plugin interceptor="com.nexacro.uiadapter17.spring.dao.mybatis.NexacroMybatisMetaDataProvider" />
     <!-- NexacroMybatisResultSetHandler :ResultSetHandler Plugin – Executor Plugin에서 메타데이터 조회를 위해 쿼리를 실행하였을 경우에만 동작,
         ResultSetMetaData 와 resultType에 존재하는 필드 정보를 확인하여 메타데이터 정보를 조회 한 다.  -->
     <plugin interceptor="com.nexacro.uiadapter17.spring.dao.mybatis.NexacroMybatisResultSetHandler" />
 </plugins>

Nexacro17과 전자정부프레임워크 연동

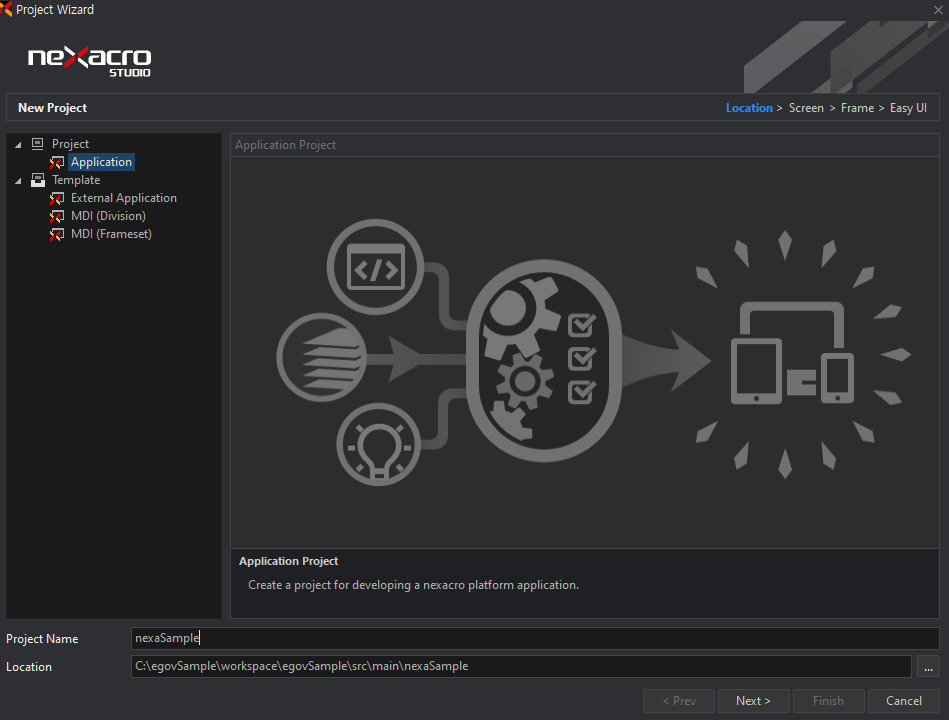

넥사크로 프로젝트 생성
- 넥사크로 프로젝트를 eclipse workspace안에 생성한다.
- 경로 : workspace\프로젝트명\src\main\넥사크로 프로젝트 명

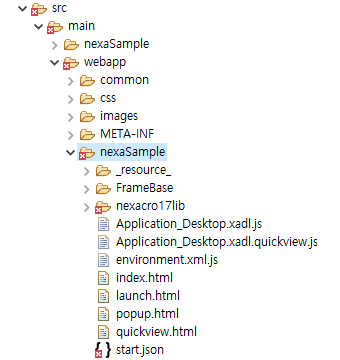

프로젝트 Generate Path 생성
- 실제 웹서버에 위치할 generate될 js 소스 경로를 eclipse workspace의 이클립스 프로젝트의 wepapp아래로 설정한다.
- 경로 : workspace\프로젝트명\src\main\webapp\넥사크로 프로젝트 명

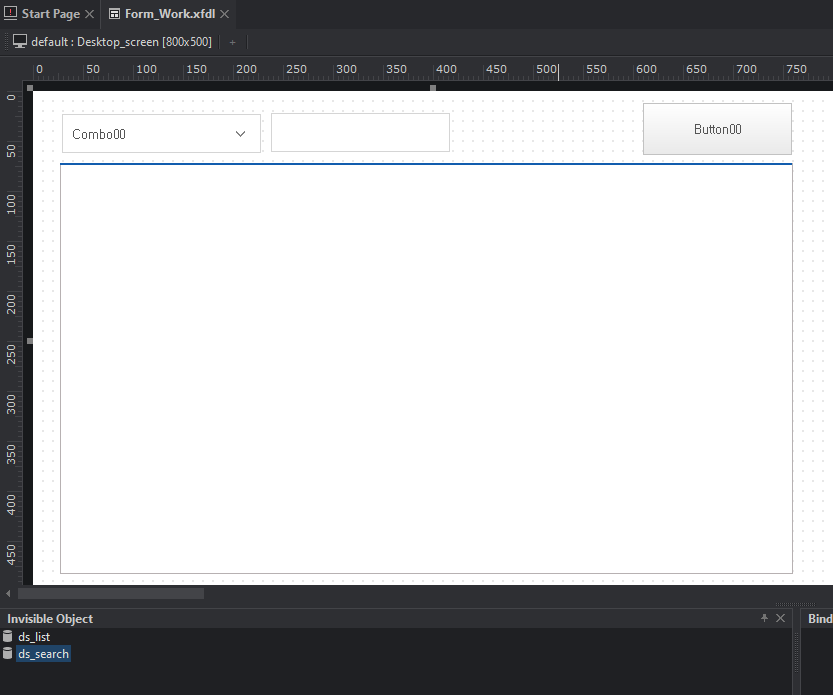

샘플 form을 디자인
- 샘플 form을 디자인하고,

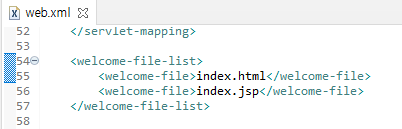

  web.xml welcome-file-list에 index.html을 추가한 후

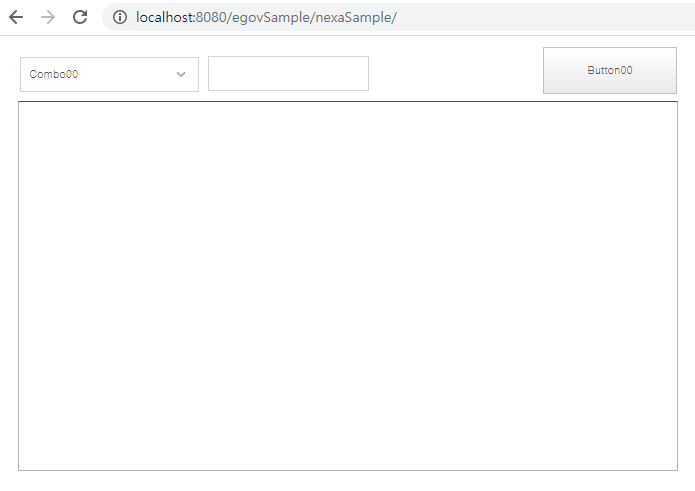

  샘플 화면이 정상적으로 나오는지 확인한다.

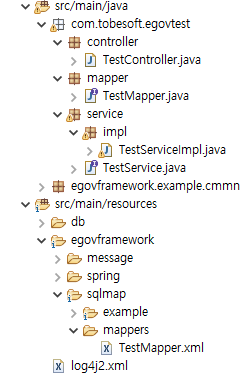

이클립스 MVC 생성
- 자바 소스, 실제 쿼리가 정의되어있는 XML파일 생성

context-common.xml 파일 수정

component-scan 관련 설정 변경 -> base-package를 본인의 프로젝트 명으로 변경해야 된다.

 <context:component-scan base-package="com.tobesoft.egovtest">
    <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Controller" />
 </context:component-scan>

context-mapper.xml 파일 수정

생성한 쿼리의 파일 경로 및 Mapper Class scan을 위한 패키지 경로를 수정한다.
mapperLocations의 value를 쿼리가 있는 경로로 수정.
bean의 value를 mapper namespace와 ID를 연결할 interface 경로로 수정.

 <?xml version="1.0" encoding="UTF-8"?>
 <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
 xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-4.0.xsd">

 <!-- SqlSession setup for MyBatis Database Layer -->
 <bean id="sqlSession" class="org.mybatis.spring.SqlSessionFactoryBean">
     <property name="dataSource" ref="dataSource" />
     <property name="configLocation" value="classpath:/egovframework/sqlmap/example/sql-mapper-config.xml" />
     <property name="mapperLocations" value="classpath:/egovframework/sqlmap/mappers/*.xml" />
 </bean>

 <!-- MapperConfigurer setup for MyBatis Database Layer with @Mapper("deptMapper") in DeptMapper Interface -->
 <bean class="egovframework.rte.psl.dataaccess.mapper.MapperConfigurer">
     <property name="basePackage" value="com.tobesoft.egovtest.mapper" />
 </bean>

 </beans>

mapperLocations : sql이 작성된 파일의 위치를 설정한다.(mappers폴더안에 .xml 으로 끝나는 파일을 모두 읽는다.)

basePackage : Mapper 인터페이스 파일이 위치한 패키지 경로를 설정한다.

context-transaction.xml 파일 수정

Database 롤백 관련 정보를 수정한다.
aop:config의 expression 변경

 <?xml version="1.0" encoding="UTF-8"?>
 <beans xmlns="http://www.springframework.org/schema/beans" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
     xmlns:tx="http://www.springframework.org/schema/tx"
     xmlns:aop="http://www.springframework.org/schema/aop"
     xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-4.0.xsd
         http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-4.0.xsd
         http://www.springframework.org/schema/aop http://www.springframework.org/schema/aop/spring-aop-4.0.xsd">

     <bean id="txManager" class="org.springframework.jdbc.datasource.DataSourceTransactionManager">
         <property name="dataSource" ref="dataSource"/>
     </bean>

     <tx:advice id="txAdvice" transaction-manager="txManager">
         <tx:attributes>
             <tx:method name="*" rollback-for="Exception"/>
         </tx:attributes>
     </tx:advice>

     <aop:config>
         <aop:pointcut id="requiredTx" expression="execution(* com.tobesoft.egovtest..impl.*Impl.*(..))"/>
         <aop:advisor advice-ref="txAdvice" pointcut-ref="requiredTx" />
     </aop:config>

 </beans>

dispatcher-servlet.xml 파일 수정

annotaion-driven을 추가하고 기존 설정을 삭제한다.
컴포넌트 scan을 위한 패키지 경로를 변경한다.

 	<mvc:annotation-driven/>

 <context:component-scan base-package="com.tobesoft.egovtest" use-default-filters="false">
     <context:include-filter type="annotation" expression="org.springframework.stereotype.Controller"/>
     <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Service"/>
     <context:exclude-filter type="annotation" expression="org.springframework.stereotype.Repository"/>
 </context:component-scan>

log4j2.xml 파일 수정

로그사용을 위한 패키지를 등록한다.
신규 생성한 패키지와 com.nexacro 패키지를 추가로 등록해서 uiadapter17의 디버그용 로그를 확인한다.

 	<Logger name="com.tobesoft.egovtest" level="DEBUG" additivity="false">
     	<AppenderRef ref="colsole"/>
     </Logger>
     <Logger name="com.nexacro" level="DEBUG" additivity="false">
     	<AppenderRef ref="console"/>
     </Logger>

nexacro server License 적용 - uiadapter17에서 nexacro api를 사용하기 때문에 개발 라이센스를 resources 폴더에 복사한다.
서버가 구동되는지 확인한다.
넥사크로에서 service prefix 추가
- Service Edit를 눌러서 prefixId(svc)와 Type : jsp, Url은 서버와 연결되는 주소, cachelevel은 none으로 설정한다.
생성한 컴포넌트에 데이터 바인딩, 버튼 클릭 시 실행될 스크립트 작성
마리아 DB에 데이터 추가하기
서버 실행 후 잘 동작하는지 확인한다.

참고 : 플레이 넥사크로

Twitter Google+ LinkedIn

devboryung

Nexacro17 & 전자정부프레임워크 연동

개발 환경 구성정보

전자정부 프레임워크

설치하기

Maven은 필요한 라이브러리를 특정 문서(pom.xml)에 정의해 놓으면 내가 사용할 라이브러리 뿐만 아니라 해당 라이브러리가 작동하는데에 필요한 다른 라이브러리들까지 관리하여 네트워크를 통해서 자동으로 다운받아 준다.

Maven > User Settings

settings.xml 의 localRepository 설정

eGovFrame Web Project 생성하기

샘플예제와 관련된 소스 수정

마리아 DB 연동

log4jdbc : 쿼리가 수행되면 행동과 결과를 톰캣 콘솔 log에 작성해주는 것

mysql : maria DB설정에서 사용하는 것

commons-dbcp : 커넥션풀을 관리하는 것

127.0.0.1(=localhost) :3308(=포트번호) /sample(=데이터베이스명)

uiadapter17

uiadapter17이란?

uiadaper17과 전자정부프레임워크 연동

Nexacro17과 전자정부프레임워크 연동

mapperLocations : sql이 작성된 파일의 위치를 설정한다.(mappers폴더안에 .xml 으로 끝나는 파일을 모두 읽는다.)

basePackage : Mapper 인터페이스 파일이 위치한 패키지 경로를 설정한다.

공유하기

댓글남기기

관련 글 더보기

[컴퓨터 개론] 소프트웨어 이해하기

[컴퓨터 개론] 소프트웨어 이해하기

[컴퓨터 개론] 소프트웨어 이해하기

[컴퓨터 개론] 프로그래머의 세계 이해하기
